一、工程概況

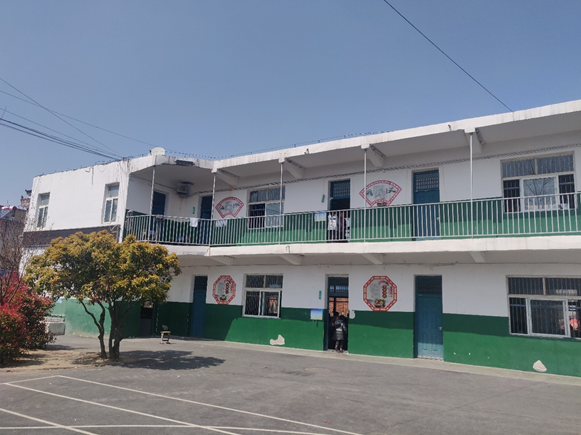

該項目位于安徽省蚌埠市，為小學教學樓結構安全性檢測鑒定工程。建筑面積約為887.32㎡。主體結構為兩層砌體結構。屋面為不上人屋面，荷載直接由屋面板傳遞至承重墻。砌體結構采用的是普通燒結磚、水泥混合砂漿砌體承重。建筑高度約為7.1米。該建筑長約50.8米，寬約10.1米。

二、鑒定檢測目的

為了解該小學教學樓結構安全性，判斷該小學教學樓結構性能是否滿足承載力設計要求。對該小學教學樓進行了結構安全性檢測鑒定。

四、鑒定檢測儀器

儀器名稱	規格型號	編號	檢定日期	有效期
激光測距儀	LM50	ND-JG-56	2020.09.09	一年
一體式數顯回彈儀	HT-225TI	ND-JG-14	2020.12.04	半年
全站儀	TS09PLUS1″R500	ND-JG-18	2020.12.24	一年
一體式鋼筋掃描儀	HC-GY61T	ND-JG-17	2020.11.02	一年
數顯卡尺	0-300mm	ND-JG-73	2020.12.01	一年
鋼卷尺	5m	ND-JG-71	2020.12.06	一年
碳化深度測量儀	HC-TH01	ND-JG-80	2020.11.15	一年
工程檢測器	JZC-2 型	ND-JG-16	2020.12.04	一年
測磚回彈儀	ZC4	ND-JG-06	2020.12.17	半年
貫入式砂漿強度檢測儀	SJY-800B	ND-JG-33	2020.09.30	一年
相機	SONY	—	—	—

五、鑒定檢測方法

5.1 地基基礎檢查

5.2 結構實體外觀質量檢查

5.3 結構實體混凝土強度檢測

5.4 結構實體混凝土碳化深度檢測

5.5 混凝土鋼筋保護層厚度檢測

5.6砌體強度采用回彈法檢測

六、檢查檢測結果

6.1 地基基礎檢查

6.2 上部結構檢查

6.3 結構損傷性檢查

6.4 墻傾斜測量

6.5 貫入法檢測砌筑砂漿抗壓強度

6.6 磚抗壓強度強度檢測

七、承載能力計算

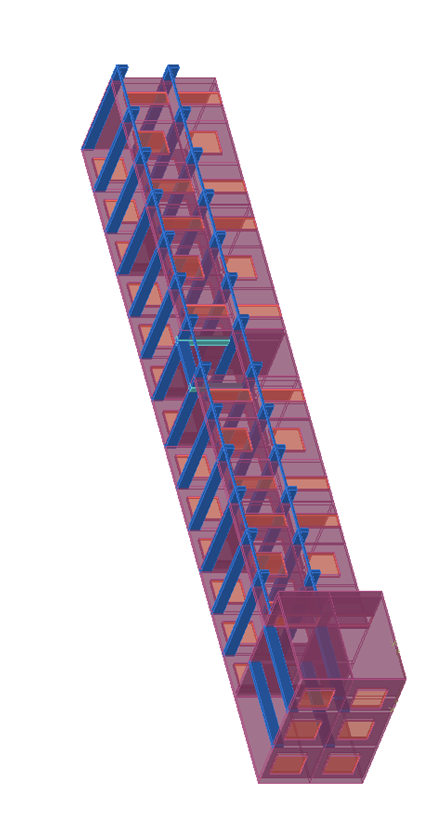

依據國家現行設計標準、規范、規程、規定和國家行業標準及安徽省有關現行設計標準、規范、規程、規定和標準圖集的規定，按照結構實際受力和構造狀況建立計算模型，對該小學教學樓按承載能力極限狀態進行分析、校核。模型計算、分析采用中國建筑科學研究院開發的PKPM5.0系列軟件。
結構上的作用標準值按實際調查結果及規范要求布置，作用效應的分項系數和組合系數按《建筑結構荷載規范》GB50009-2012的規定確定，模型中未考慮結構構件受到的溫度、地基變形等作用產生的附加效應或內力。
根據現場調查、檢測結果，材料強度及相關參數取值如下：
（1）混凝土強度：該小學教學樓砌體砂漿強度為5.0MPa，砌體塊體強度為10.0MPa。
（2）不上人平屋面活荷載標準值：0.5kN/m2。
（3）基本雪壓：0.45kN/m2，基本風壓：0.35kN/m2，地面粗糙度類別：C類。

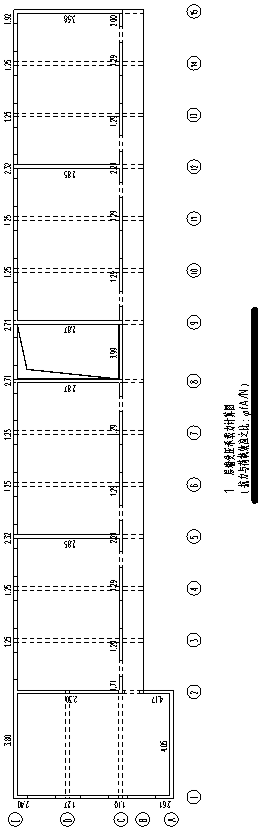

（4）結構類型：砌體結構結構，各單體計算、分析結果如下：
